変圧器23 変圧器の効率No.2

変圧器23 変圧器の効率No.2

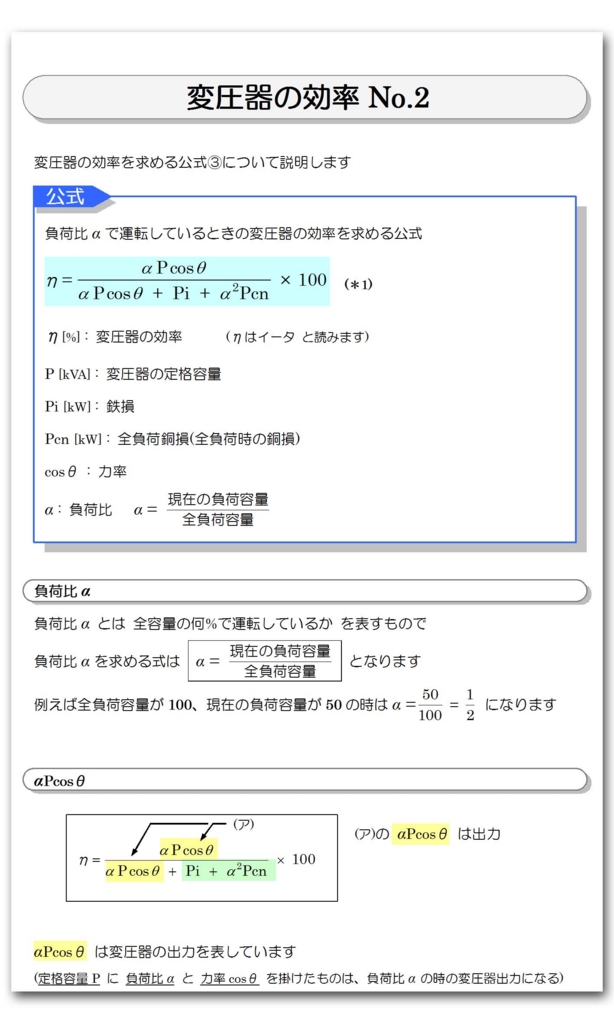

変圧器の効率を求める公式③について説明します

f:id:kotoku03:20151030175233j:plain

f:id:kotoku03:20151030175247j:plain



Copyright(C) 誰でもわかる電験参考書研究会 All Rights Reserved.





この公式を使い問題を解くにあたっては、以下の決まりごとがあります



1, 鉄損Pi は負荷に関係なく一定



2, 銅損は負荷(負荷比) によって変化する



3, α2Pcn = Pc → 全負荷銅損Pcnにα2を掛けたものは 銅損 (負荷比α時の銅損)



4, Pi =α2Pcn のとき効率は最大になる

(鉄損 = 銅損 のとき効率は最大になる )

逆に言えば、効率が最大のとき Pi =α2Pcn が成り立ちます



試験問題に、「効率が最大のとき」、「最も効率が良い」、などの言葉が

出てきた時は Pi =α2Pcn が成り立ちます



5, α2Pcn = Pc と Pi =α2Pcn より Pi =α2Pcn = Pc が成り立ちます
