変圧器21 損失No.2

電験三種 やさしい解説



変圧器21 損失No.2

f:id:kotoku03:20151006190448j:plain



f:id:kotoku03:20151006190500j:plain



損失No.2





変圧器の損失を求める

変圧器の損失を求める式は次のようになります



変圧器に負荷が接続されている時の損失を求める式



損失 = Pi + Pc



Pi [W]: 鉄損      iはiron(鉄) の頭文字

Pc [W] : 銅損     cはcopper(銅) の頭文字



鉄損銅損 を足したものが変圧器の損失になります







変圧器に負荷が接続されていない時(無負荷時) の損失を求める式



損失 = Pi



Pi [W]: 鉄損

無負荷時の損失は鉄損のみになります (無負荷時、銅損は発生しません)

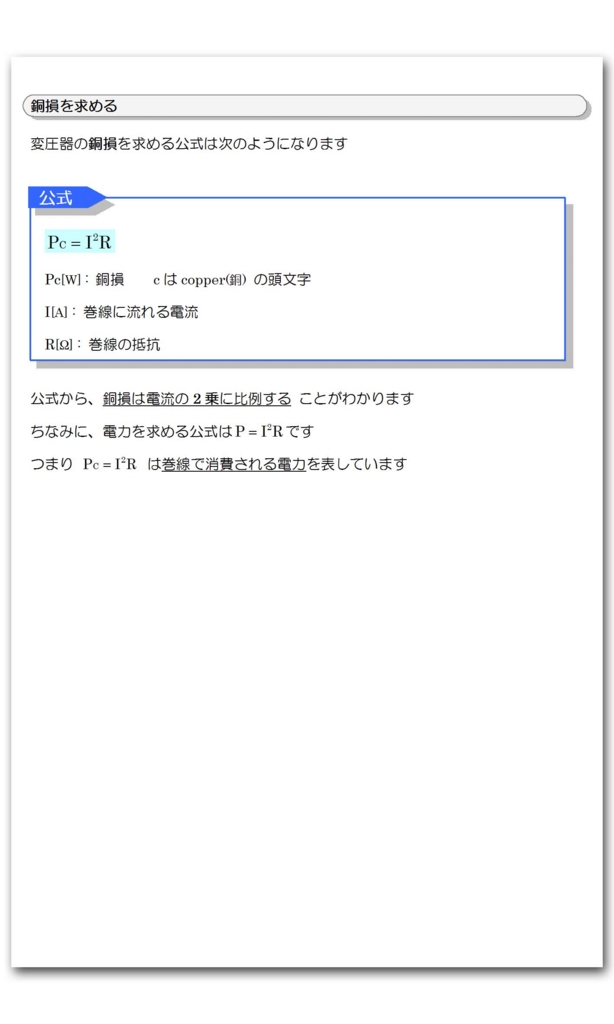

銅損を求める

変圧器の銅損を求める公式は次のようになります



Pc = IR





Pc [W] : 銅損    cはcopper(銅) の頭文字

I [A] : 巻線に流れる電流

R [Ω] : 巻線の抵抗





公式から、銅損は電流の2に比例する ことがわかります

ちなみに、電力を求める公式はです

つまり  は巻線で消費される電力を表しています
