電圧変動率No.3



パーセント抵抗降下 (百分率抵抗降下)

パーセント 抵抗降下pとは

定格二次電圧 と 定格二次電流が流れたときの 巻線抵抗による電圧降下 の比率を

パーセント表示で表したものです

(定格二次電圧 に対する 巻線抵抗による電圧降下 の割合)



例えば

定格二次電圧100[V]、巻線抵抗による電圧降下が2[V]のときの

パーセント 抵抗降下は2%になります (p = 2)





パーセント リアクタンス降下 (百分率リアクタンス降下)

パーセントリアクタンス降下qとは

定格二次電圧 と 定格二次電流が流れたときの漏れリアクタンスによる電圧降下 の比率をパーセント表示で表したものです

(定格二次電圧 に対する 漏れリアクタンスによる電圧降下 の割合)



例えば

定格二次電圧100[V]、漏れリアクタンスによる電圧降下が3[V]のときの

パーセント 抵抗降下は3%になります (q = 3)

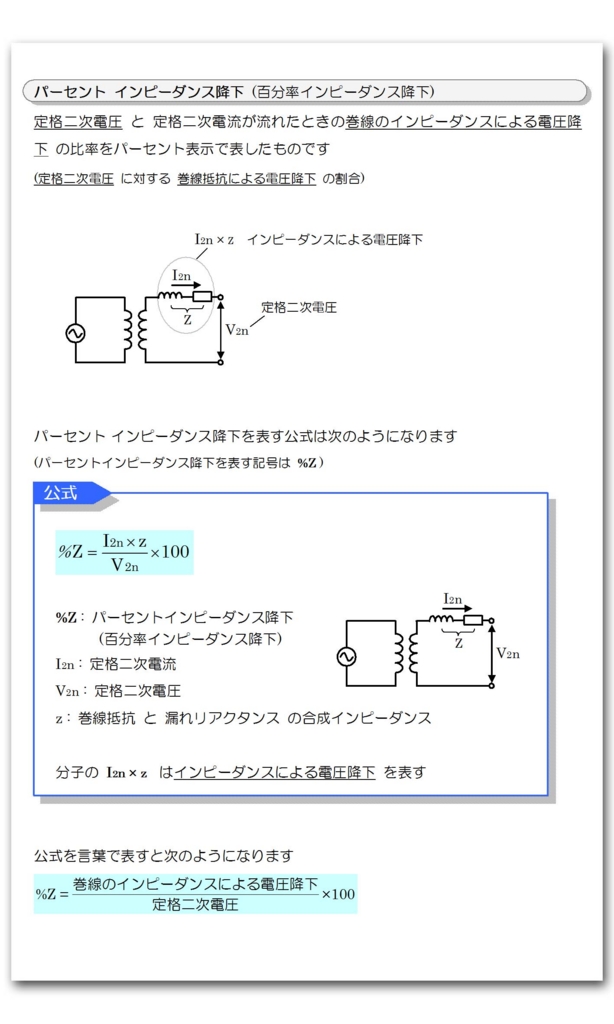

パーセント インピーダンス降下 (百分率インピーダンス降下)

パーセント インピーダンス降下とは

定格二次電圧 と 定格二次電流が流れたときの巻線のインピーダンスによる電圧降下

比率をパーセント表示で表したものです

(定格二次電圧 に対する 巻線抵抗による電圧降下 の割合)
